Konstruktion

 Bei der Konstruktion von additiv gefertigten Bauteilen, sind einige Besonderheiten im Vergleich zur traditionellen Fertigung (Fräsen/Drehen) zu beachten.

Anhand unserer langjährigen Erfahrung im Bereich Maschinenbau, können wir Ihnen bei individuellen konstruktiven Problemen zur Seite stehen.

Download

Konstruktion Download

Bauteilbeschaffung

Nicht immer ist es notwendig, sich mit einem CAD-Programm auseinander zu setzen oder eine Konstruktion zu beauftragen. Oft gibt es passende Bauteile bereits fertig konstruiert im Internet. Daher lohnt meist eine Recherche im Vorfeld.

Folgende Seiten könnten dabei für Sie interessant sein:

Bitte beachten Sie: Wir haben keinen Einfluss auf den Inhalt der verlinkten Seiten. Nicht alle herunterladbaren Teile lassen sich mit dem FDM-Druck fertigen.

Hinweise

Konstruktion Hinweise

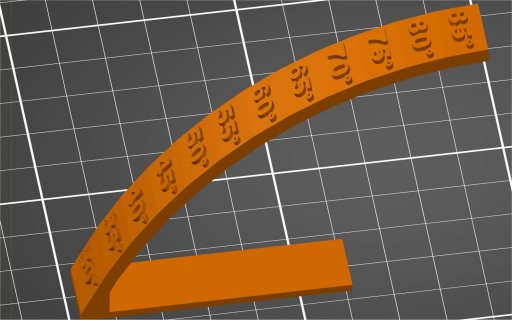

Überhang

Es kann nicht „in die Luft“ gedruckt werden. Daher ist einerseits für die Haftung des Bauteils, die erste Schicht von essentieller Wichtigkeit, andererseits sind Überhänge nur bis zu einem gewissen Winkel druckbar. Ab ca. 50° wird für Bauteile ein Support (Stützmaterial, welches später entfernt werden muss und tendenziell zu einer schlechteren Oberfläche führt) empfohlen. Daher sind sanfte Übergänge mit einem Winkel von unter 50° zu bevorzugen, sofern es konstruktiv möglich ist.

Verbindungsart

Nicht alle Materialien lassen sich gut und stabil kleben, daher wird bei der Konstruktion oft auf Schraub-verbindungen zurückgegriffen. Es gibt vier bekannte Möglichkeiten.

  1. Loch etwas kleiner als die Schraube konstruieren und mit einer Schraube ein Gewinde „schneiden“.
  2. Durchgangsloch für die Schraube und die Mutter durch eine rückwärtige 6-eck Tasche einbringen.
  3. Durchgangsloch für die Schraube und die Mutter durch eine seitliche Rechtecktasche einführen.
  4. Durchgangsloch für die Schraube und eine sich im Inneren befindende 6-eck Tasche konstruieren; beim Druck wird pausiert und die Mutter eingelegt.

eigene Konstruktion

Konstruktion eigene

Konstruktion nach Kundenvorgabe

Sie möchten sich nicht selber mit einem CAD-Programm beschäftigen, aber dennoch ein Bauteil nach Ihren Wünschen konstruiert haben? Gern erledigen wir das für Sie.

Hierfür benötigen wir von Ihnen eine Zeichnung, mit den wichtigsten Maßen. Alternativ können Sie das Bauteil an uns schicken oder persönlich vorbei bringen, welches nachkonstruiert werden soll, z.B. weil dieses mittlerweile defekt ist.

Im Anschluss an die Konstruktion, kann das Teil gern bei uns gedruckt werden. Für die passende Materialauswahl schauen Sie bitte hier.

Auf Wunsch erhalten Sie im Anschluss an die Konstruktion die CAD-Datei.

Bitte beachten Sie: auch wenn derzeit mit dem 3D-Scannen experimentiert wird, ist diese Methode noch nicht zuverlässig genug und kann daher nicht als Serviceleistung angeboten werden. Daher werden bei der Konstruktion anhand eines vorliegenden Bauteils die üblichen Messmittel (z.B. digitaler Messschieber verwendet). Mit diesen sind aber keine Freiformflächen möglich.
